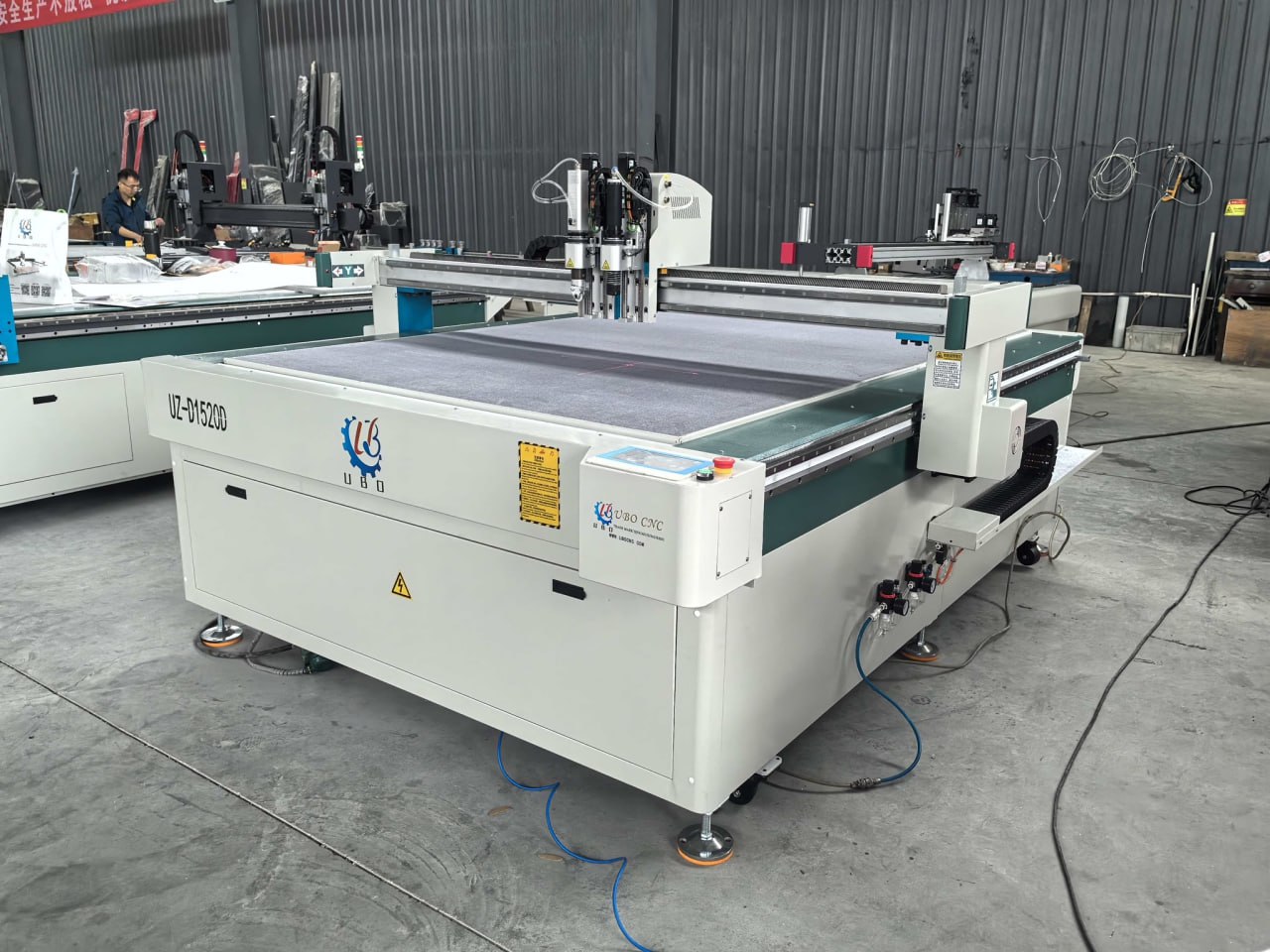

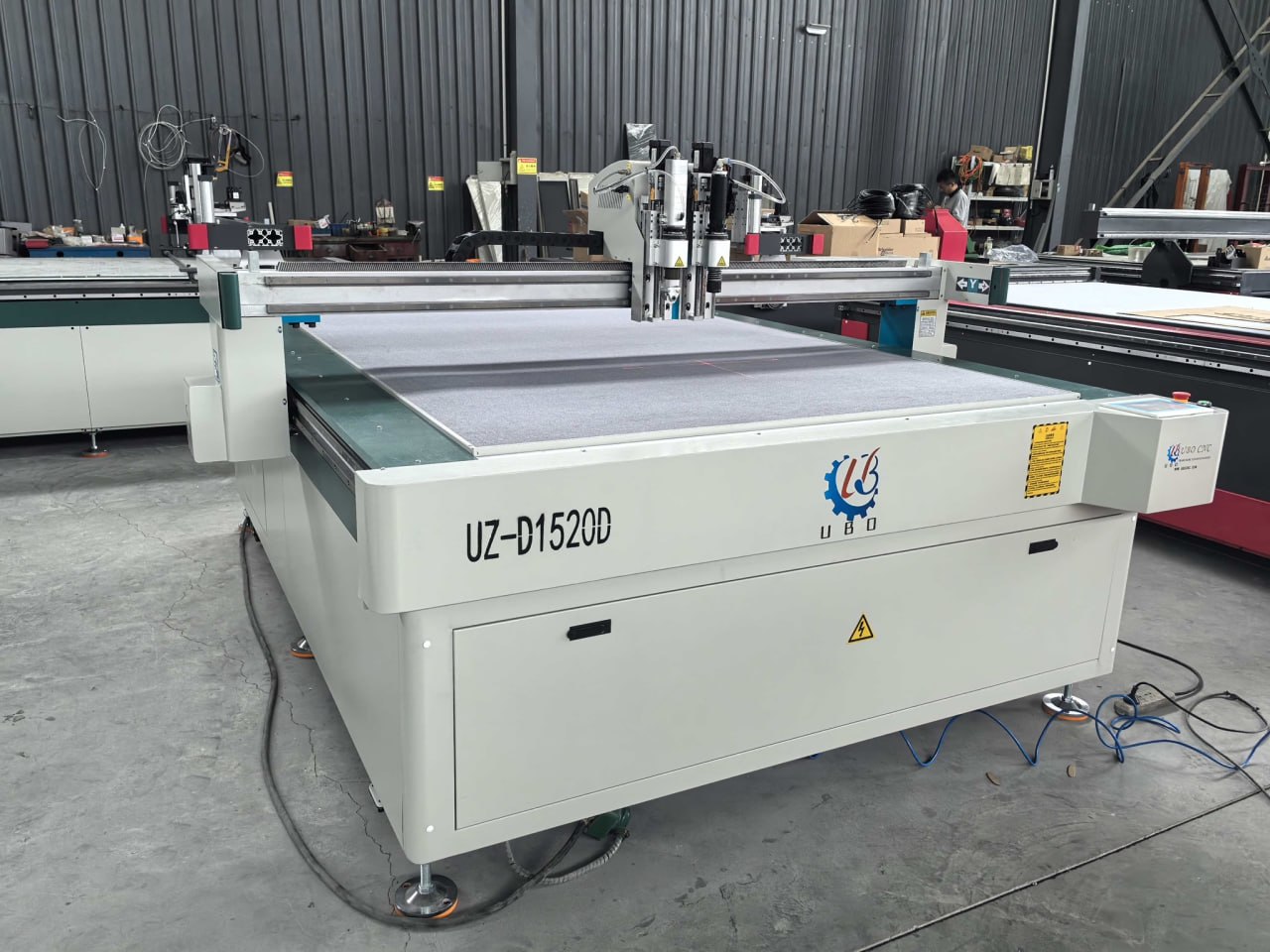

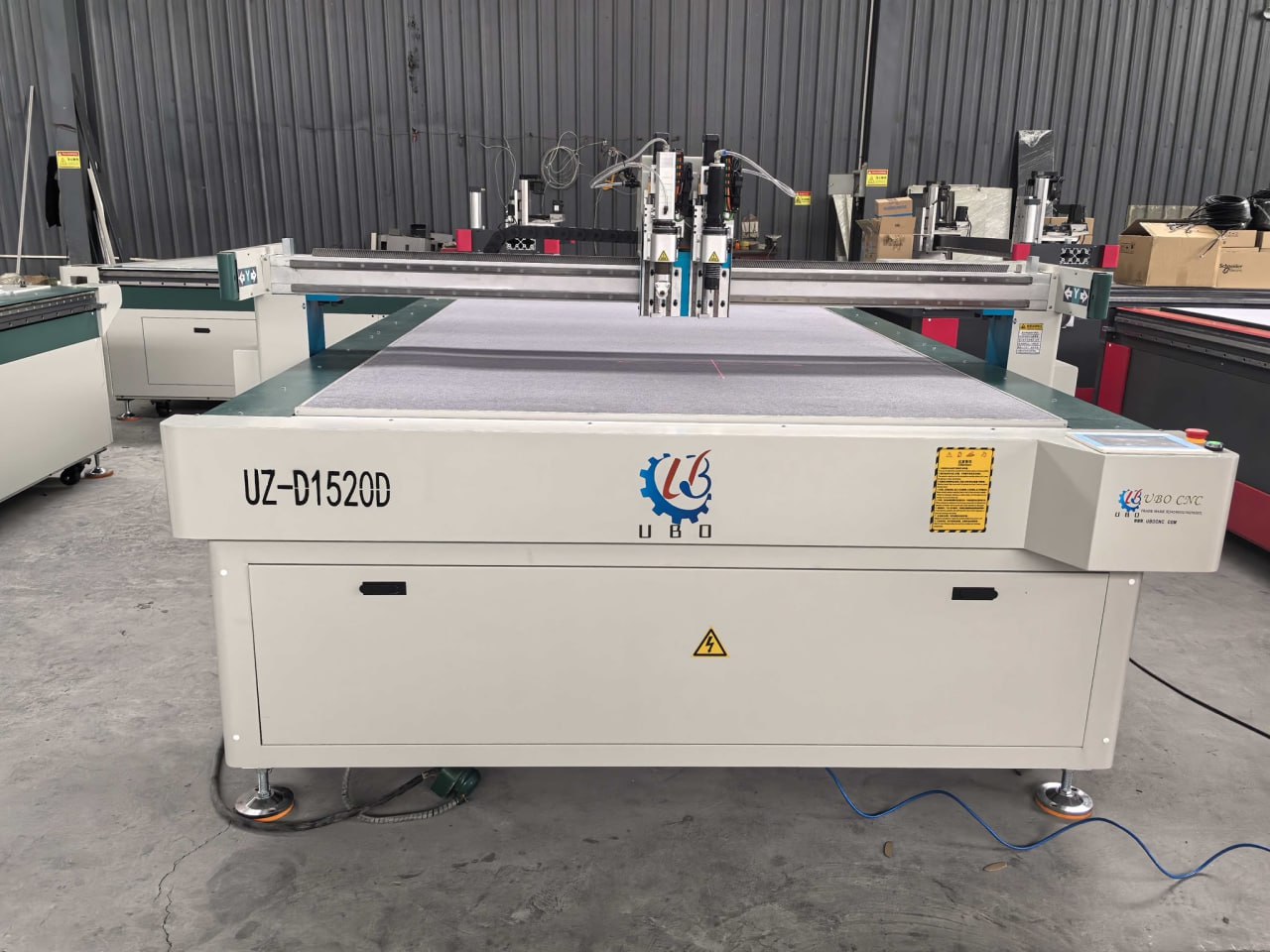

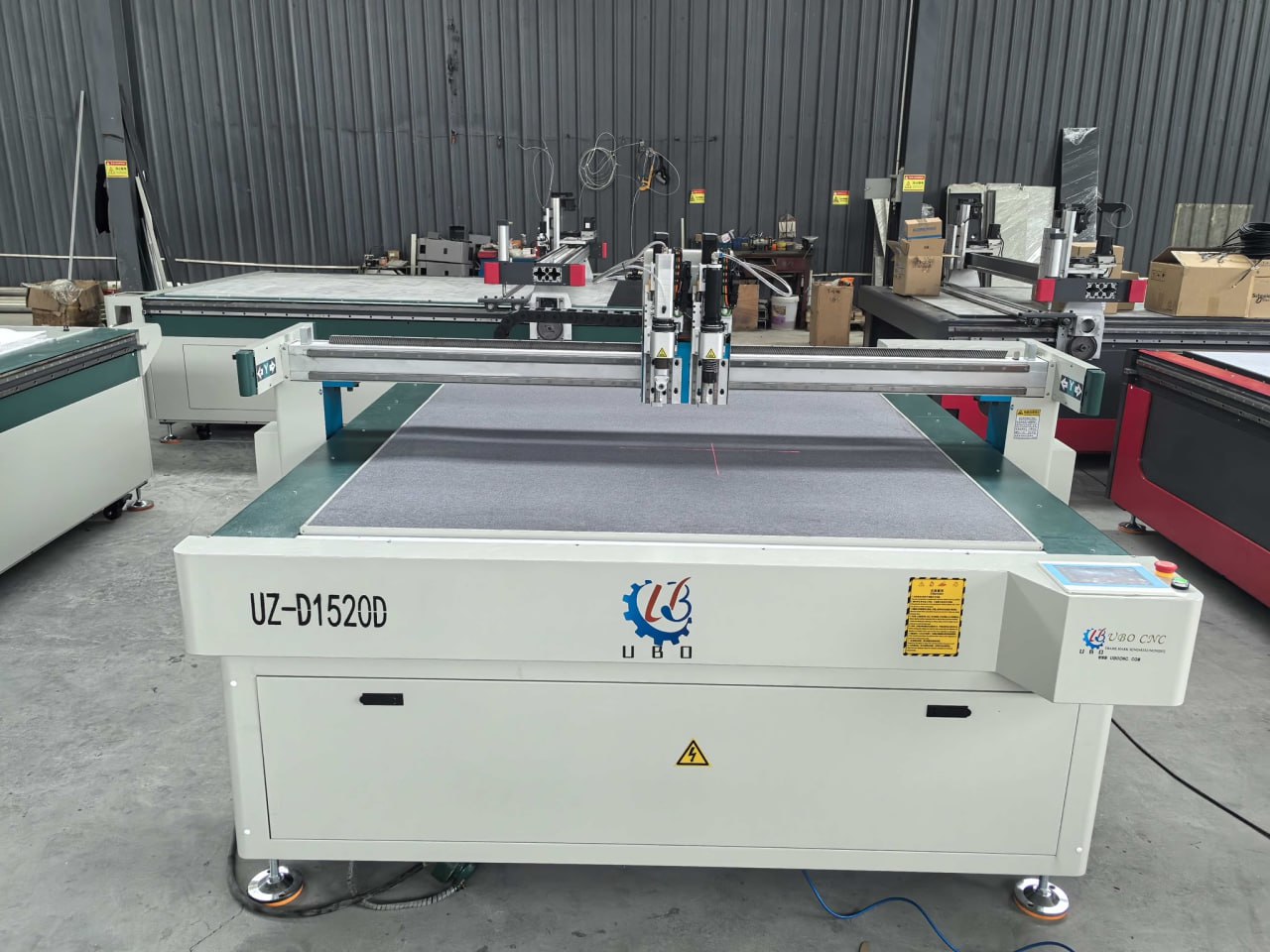

Вибрационный режущий станок UZ-D1520D (вибронож)
Этот станок стоит у нас на производстве и используется для выполнения заказов по резке и изготовлению изделий из листовых и мягких материалов.
Важно
Работаем по заявке. Минимальный объём — от 50 шт или 50 операций. Для расчёта достаточно описать материал и
размеры,
можно приложить чертёж/эскиз.
Резка листовых материалов
Контурная резка
Прототипы и серии

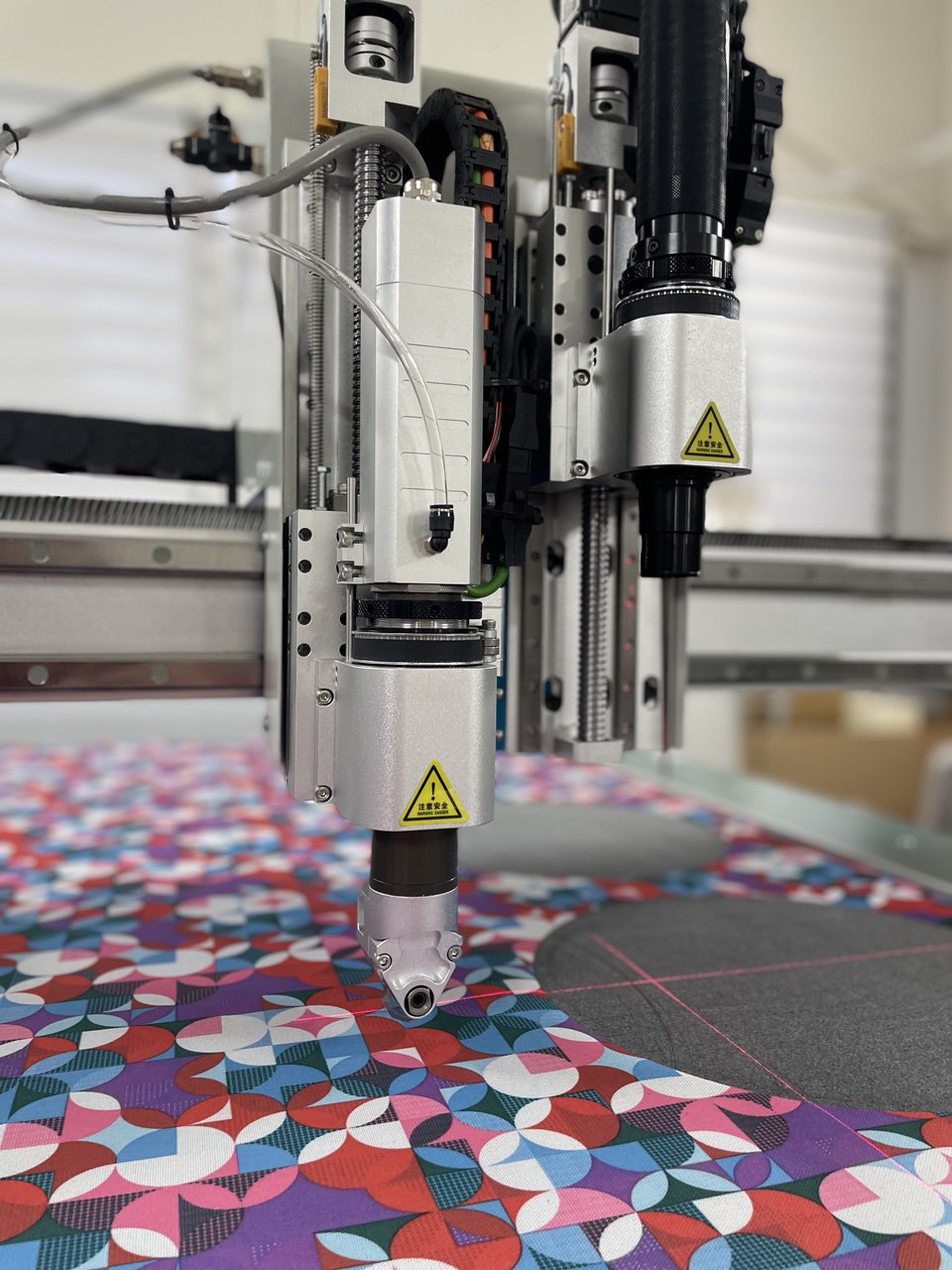

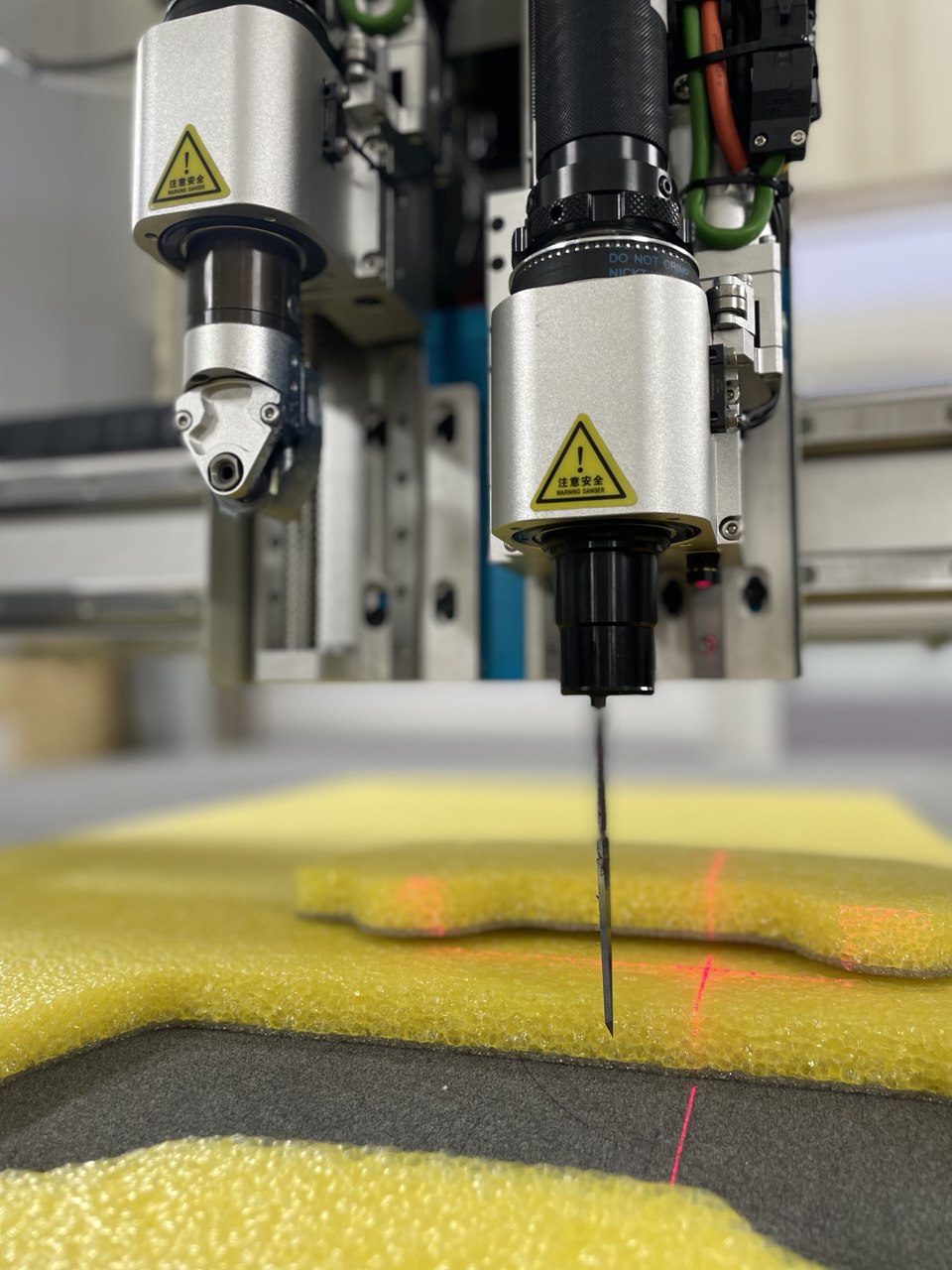

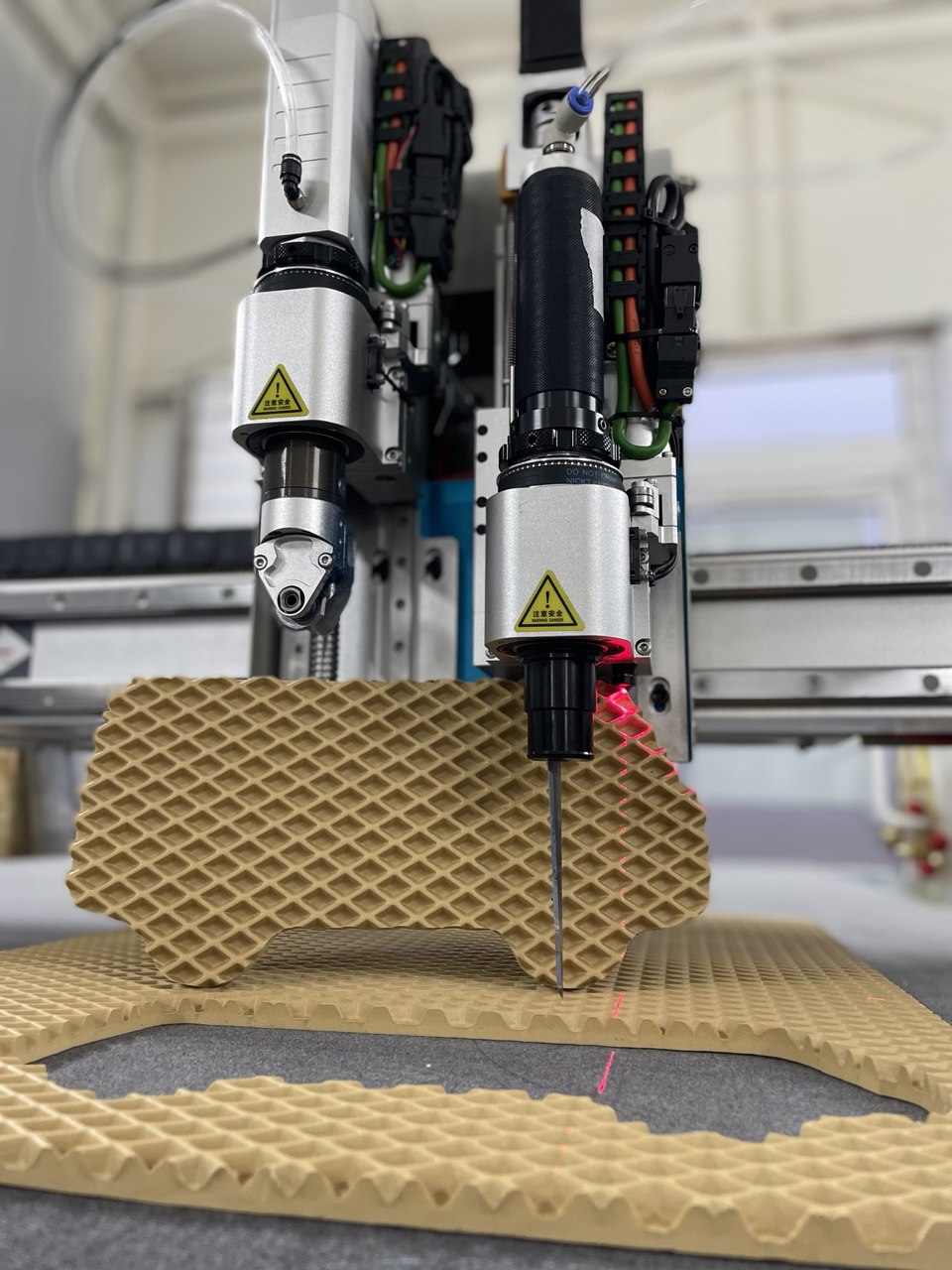

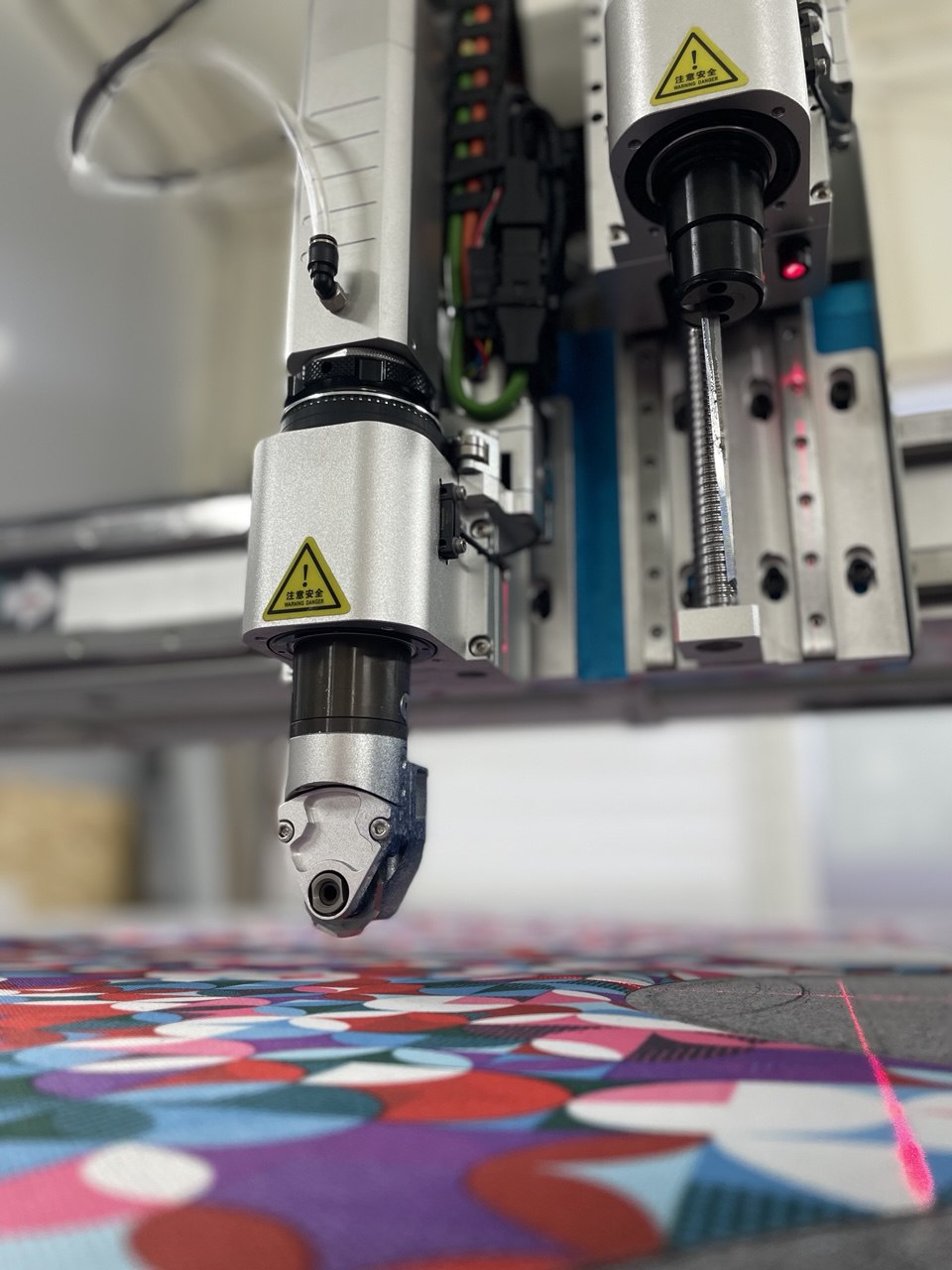

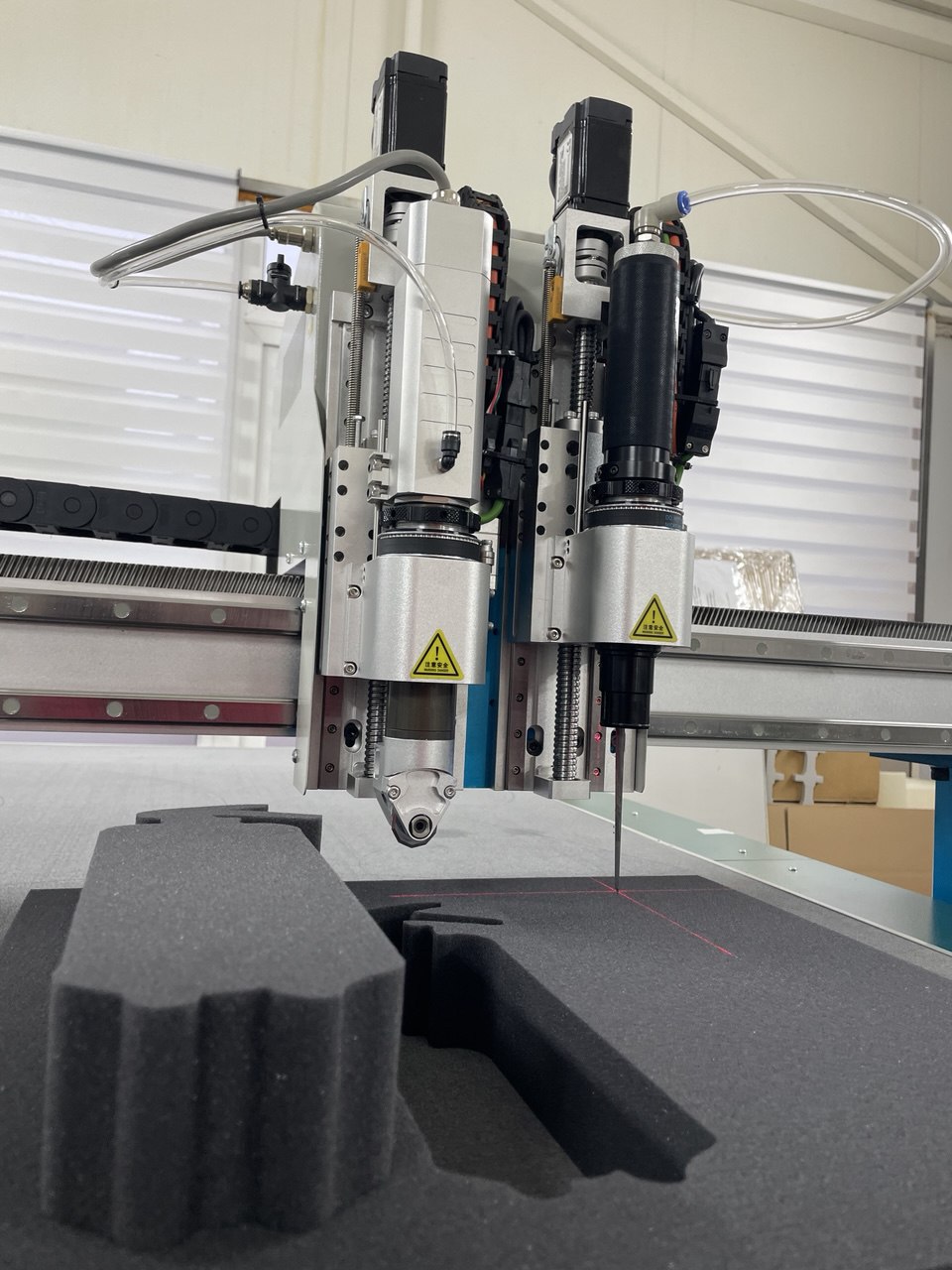

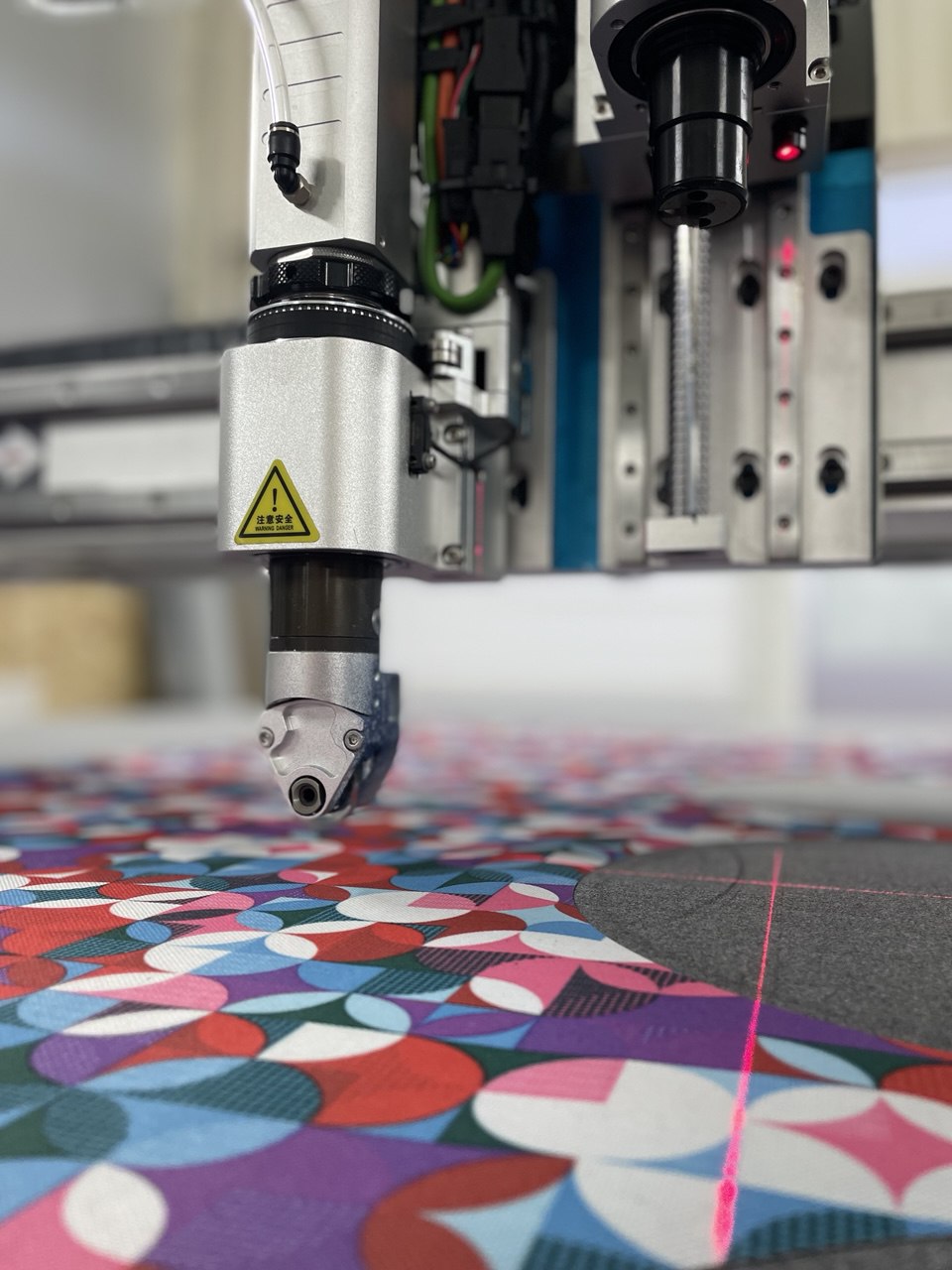

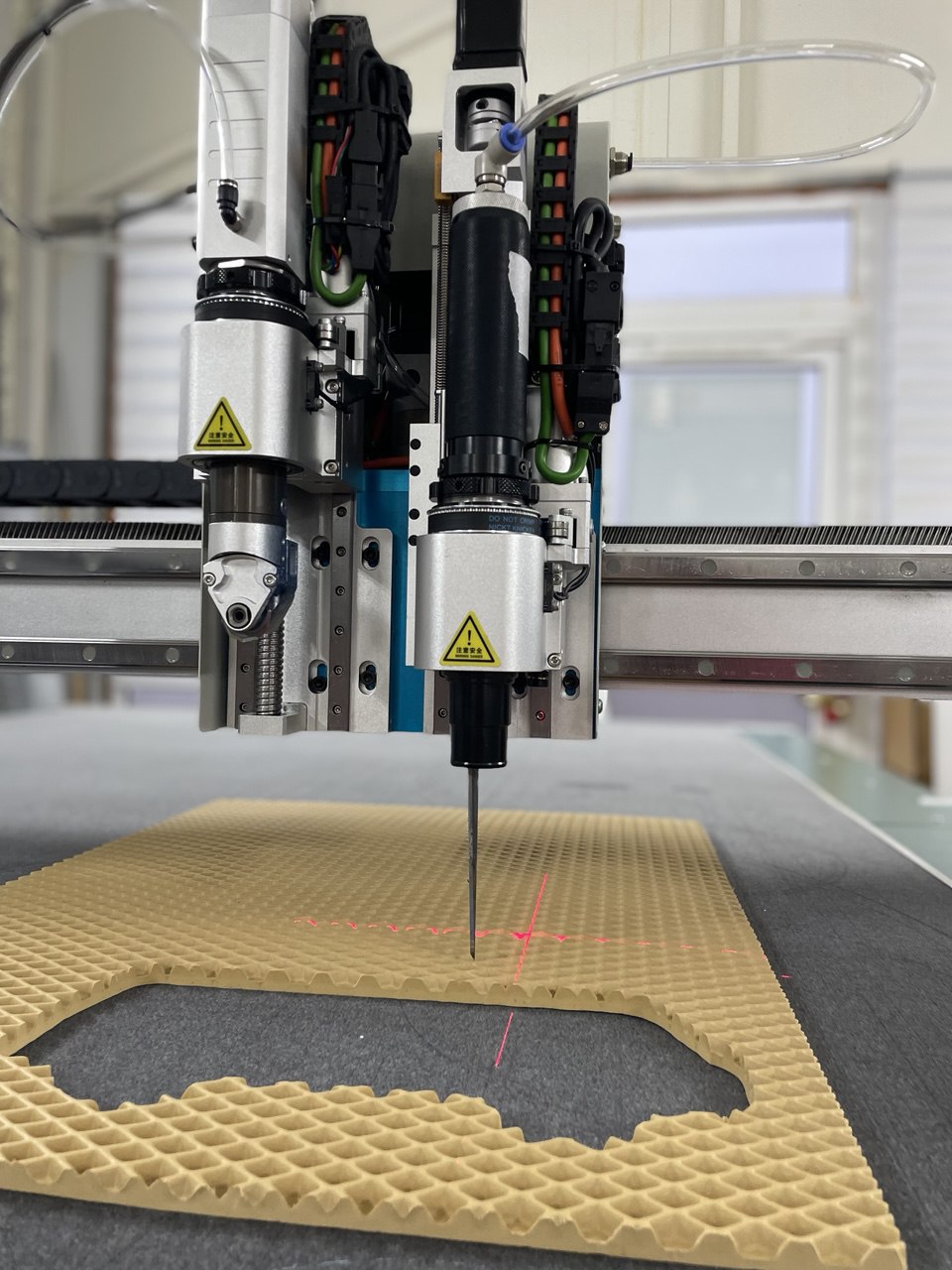

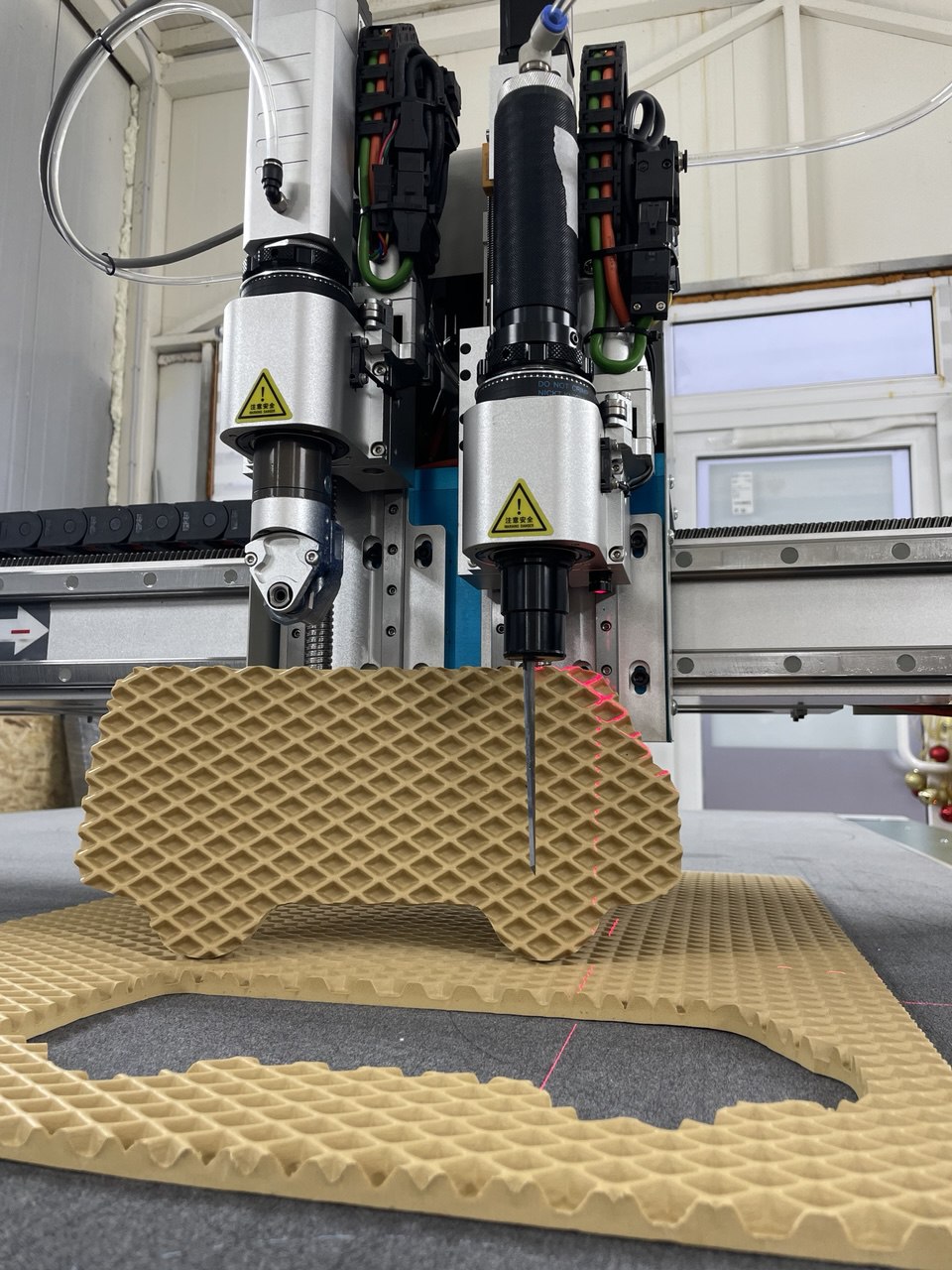

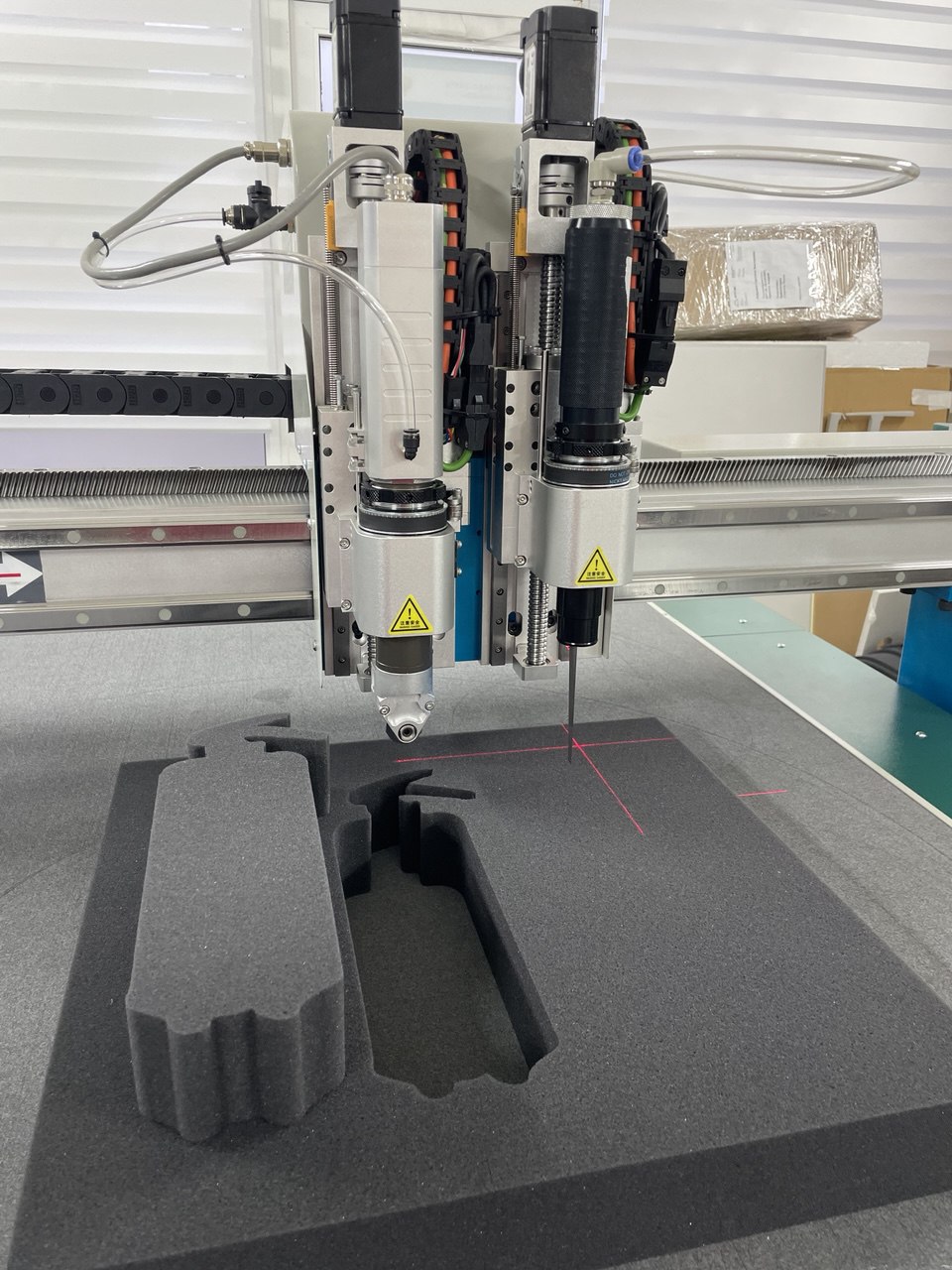

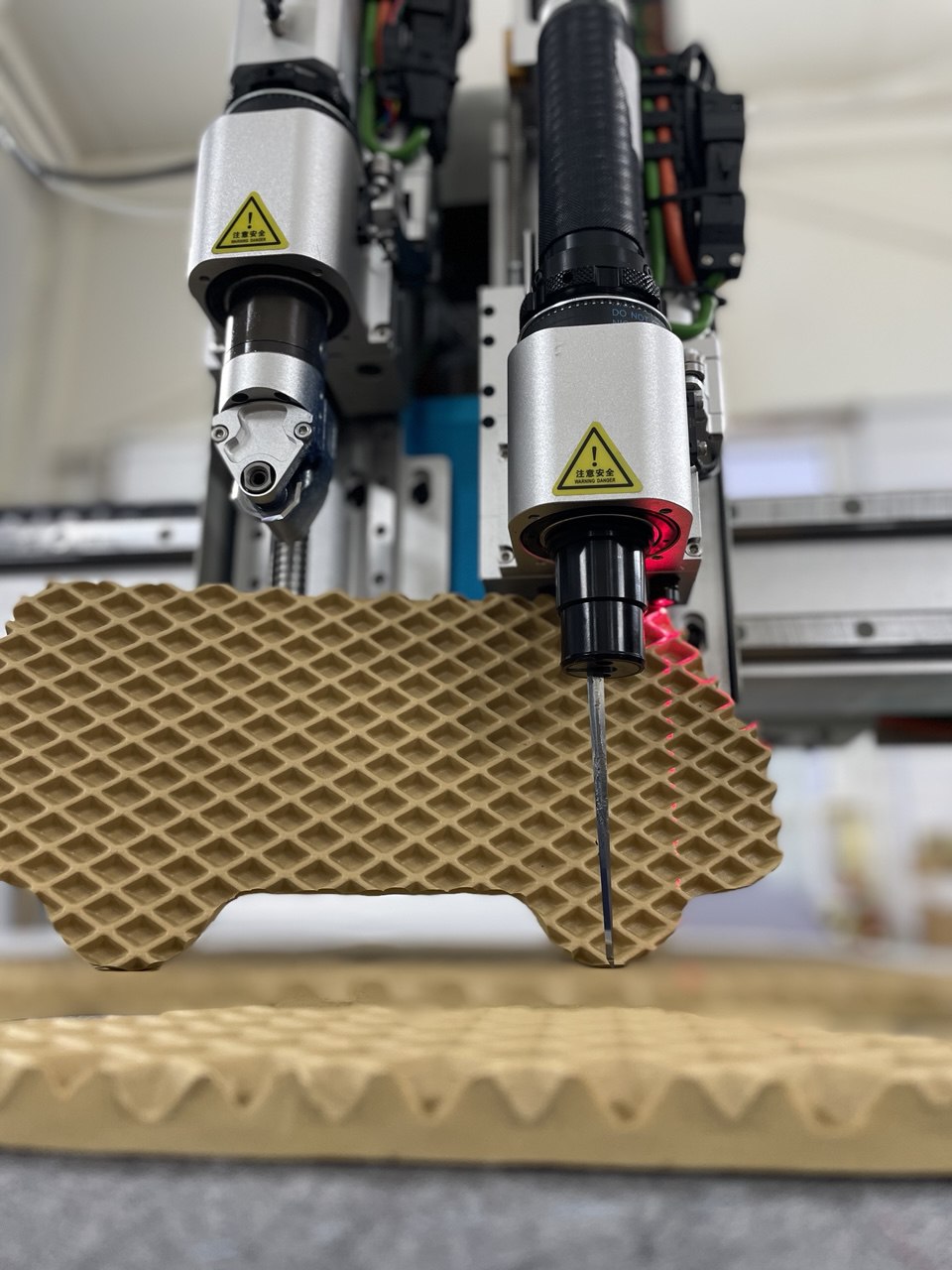

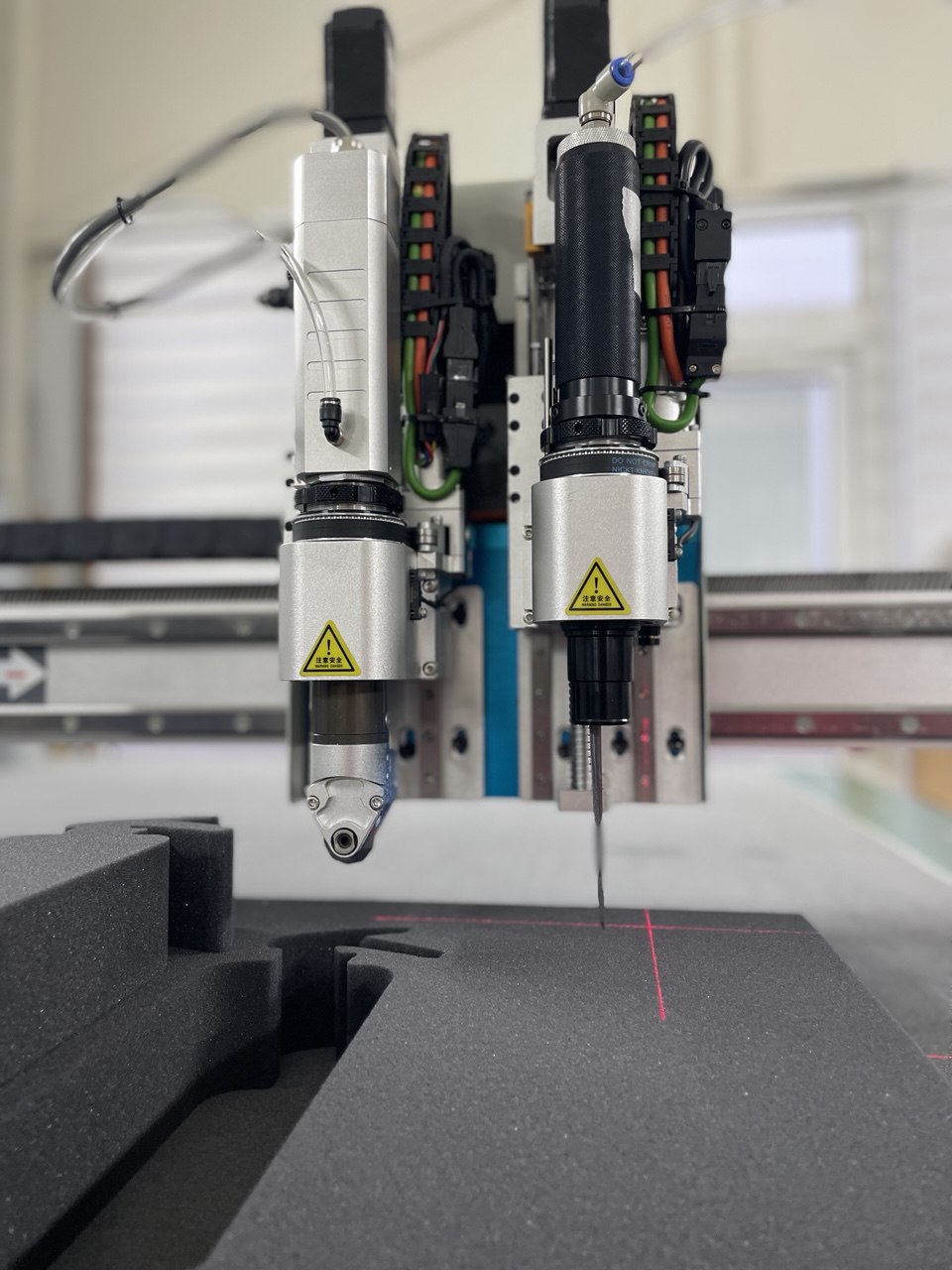

Фото нашего станка и примеров обработки.
Что умеем на этом станке
Резка по контуру
Точное вырезание деталей по чертежу/лекалу для упаковки, прокладок, вставок,
элементов интерьера.
Прототипирование
Тестовые партии и макеты перед серией. Быстро “дошлифуем” конструкцию и посадку.
Серийное производство
Повторяемость и контроль качества. Выпуск партии по согласованному макету.
Повтор заказа
Сохраняем макет — следующую партию можно запустить быстрее без потерь по геометрии.
Материалы
- Гофрокартон, картон
- ППЭ (вспененный полиэтилен), поролон
- EVA
- Прокладочные материалы: паронит, резина
- Мягкие пластики, полипропилен (ПП)
- Кожа, ткани
Если материал нестандартный — напишите, подскажем по технологии.
Технические параметры
| Модель | UZ-D1520D |
| Максимальная толщина материала | до 100 мм (зависит от материала) |
| Скорость резки (примерная) |
Поролон / ППЭ / EVA: • 100–120 мм/с (толщина 10–20 мм) • 50–70 мм/с (толщина 50 мм) • 30–40 мм/с (толщина 80–100 мм) |
| Точность повторения | 0,02 мм |
| Электропитание | 380 В / 50 Гц, 3 фазы |
| Кол-во инструментальных модулей | стандартно 1 шт., максимум до 4 шт. |
| Стандартный инструмент | Вибронож (осциллирующий, пневматический) |
| Доступные инструменты | Биговщик, диск для резки ткани, фреза (шпиндель), пробойник отверстий, V-Cut и другие — по задаче |
| Привод по осям |
Рельсовые направляющие по всем осям; X/Y — зубчатая рейка; Z — ШВП |
| Двигатели и драйверы | Серводвигатели и драйверы (производство Китай / Япония) |
| Рабочий стол | Вакуумный стол |
| Количество зон вакуумного стола | 3 зоны |
| Вакуумный насос | 5,5–9,0 кВт, 380 В / 50 Гц, 3 фазы |
| Панель управления | Сенсорный экран |
| Передача данных |
LAN (сетевой порт); импорт из Adobe Illustrator, CorelDraw, AutoCAD, Компас и др. |
| Дополнительные опции | Резка по напечатанному (по меткам / крестам) |
| Исполнение |
Возможны нестандартные размеры; по желанию — обычный стол или конвейерный |
Параметры приведены для ориентира. Под конкретную задачу подбираем инструмент,
режимы резки и оснастку.
Нужен расчёт или консультация?
Оставьте заявку — уточним детали и предложим оптимальный вариант.
